Ниобий: происхождение и область применения. Электронная формула тугоплавкого металла ниобий

История

История ниобия связана с его вечным спутником — танталом.

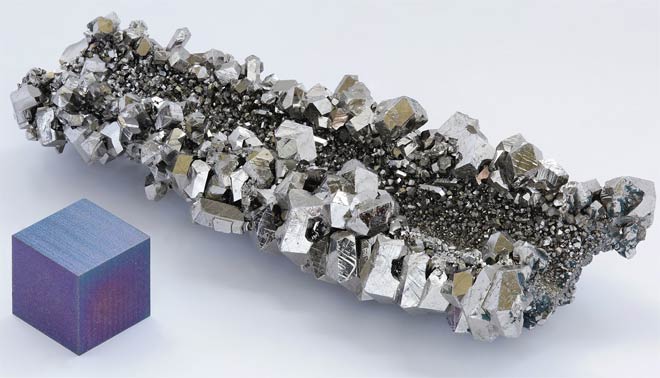

Кристаллы ниобия

Новый элемент обнаружил Ч. Хетчет, исследуя минерал из Колумбии. Поэтому и найденный элемент назвали колумбием. Через год был открыт тантал, но его ошибочно посчитали «колумбием». Ошибку нашли и исправили через 40 лет. Колумбий назвали ниобием, а его спутника танталом.

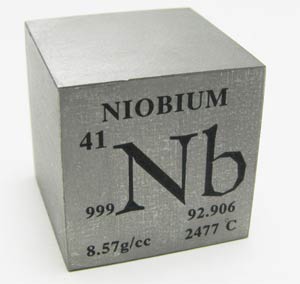

Свойства

Элемент относится к тугоплавким металлам, в таблице Менделеева имеет № 41. Латинское название Niobium, в химических формулах обозначается символом Nb.

Некоторые характеристики:

• цвет серебристо-серый;
• кристаллическая структура решетки объемноцентрированая, кубическая;
• состоит из стабильного изотопа Nb93;
• отличается высокой хладоустойчивостью.
• обладает парамагнитностью.

Нахождение в природе

Кларк ниобия — 18 г/т. Содержание ниобия увеличивается от ультраосновных (0,2 г/т Nb) к кислым породам (24 г/т Nb). Ниобию всегда сопутствует тантал. Близкие химические свойства ниобия и тантала обусловливают совместное их нахождение в одних и тех же минералах и участие в общих геологических процессах. Ниобий способен замещать титан в ряде титансодержащих минералов (сфен, ортит, перовскит, биотит). Форма нахождения ниобия в природе может быть разной: рассеянной (в породообразующих и акцессорных минералах магматических пород) и минеральной. В общей сложности известно более ста минералов, содержащих ниобий. Из них промышленное значение имеют лишь некоторые: колумбит-танталит (Fe, Mn)(Nb, Ta)2O6, пирохлор (Na, Ca, TR, U)2(Nb, Ta, Ti)2O6(OH, F) (Nb2O5 0 — 63 %), лопарит (Na, Ca, Ce)(Ti, Nb)O3 ((Nb, Ta)2O5 8 — 10 %), иногда используются эвксенит, торолит, ильменорутил, а также минералы, содержащие ниобий в виде примесей (ильменит, касситерит, вольфрамит). В щелочных — ультраосновных породах ниобий рассеивается в минералах типа перовскита и в эвдиалите. В экзогенных процессах минералы ниобия и тантала, являясь устойчивыми, могут накапливаться в делювиально-аллювиальных россыпях (колумбитовые россыпи), иногда в бокситах коры выветривания. Концентрация ниобия в морской воде 1⋅10−5 мг/л.

Месторождения

Месторождения ниобия расположены в США, Японии, России (Кольский полуостров), Бразилии, Канаде.

Добыча ниобия по странам (тонн) (оценка USGS) Страна200020012002200320042005200620072008200920102011

Химические свойства подробно

Свойство | Значение

Электронная схема ниобия

Nb: 1s2 2s2 2p6 3s2 3p6 4s2 3d10 4p6 5s1 4d4
Короткая запись:
Nb: [Kr]5s1 4d4

Порядок заполнения оболочек атома ниобия (Nb) электронами:

1s → 2s → 2p → 3s → 3p → 4s → 3d → 4p → 5s → 4d →
5p → 6s → 4f → 5d → 6p → 7s → 5f → 6d → 7p.

На подуровне ‘s’ может находиться до 2 электронов, на ‘s’ — до 6, на
‘d’ — до 10 и на ‘f’ до 14

Ниобий имеет 41 электрон, заполним электронные оболочки в описанном выше порядке:

Элемент Nb является исключением!

2 электрона на 1s-подуровне

2 электрона на 2s-подуровне

6 электронов на 2p-подуровне

2 электрона на 3s-подуровне

6 электронов на 3p-подуровне

2 электрона на 4s-подуровне

10 электронов на 3d-подуровне

6 электронов на 4p-подуровне

1 электрон на 5s-подуровне

4 электрона на 4d-подуровне

Степень окисления ниобия

Атомы ниобия в соединениях имеют степени окисления 5, 4, 3, 2, 1, 0, -1, -3.

Степень окисления — это условный заряд атома в соединении: связь в молекуле
между атомами основана на разделении электронов, таким образом, если у атома виртуально увеличивается
заряд, то степень окисления отрицательная (электроны несут отрицательный заряд), если заряд уменьшается,
то степень окисления положительная.

Изотопы

Природный ниобий состоит из единственного стабильного изотопа — 93Nb. Все остальные искусственно полученные изотопы ниобия с массовыми числами от 81 до 113 радиоактивны (всего их известно 32). Наиболее долгоживущий изотоп — 92Nb с периодом полураспада 34,7 млн лет.

Также известны 25 метастабильных состояний ядер его разных изотопов.

Ионы ниобия

5+Nb
4+Nb
3+Nb
2+Nb
1+Nb

Nb 01-Nb
3-Nb

Валентность Nb

Атомы ниобия в соединениях проявляют валентность V, IV, III, II, I.

Валентность ниобия характеризует способность атома Nb к образованию хмических связей.
Валентность следует из строения электронной оболочки атома, электроны, участвующие в образовании
химических соединений называются валентными электронами. Более обширное определение валентности это:

Число химических связей, которыми данный атом соединён с другими атомами

Валентность не имеет знака.

Квантовые числа Nb

Квантовые числа определяются последним электроном в конфигурации,
для атома Nb эти числа имеют значение N = 4, L = 2, Ml = 1, Ms = ½

Физические свойства ниобия

Металл серого цвета с белым оттенком. Относится к группе тугоплавких сплавов. Температура плавления составляет 2500 ºС. Точка кипения 4927 ºС. Отличается повышенным значением жаростойкости. Не теряет своих свойств при температурах работы свыше 900 ºС.

Механические характеристики также находятся на высоком уровне. Плотность составляет 8570 кг/м3 при аналогичном показателе стали 7850 кг/м3. Устойчив к работе как при динамических нагрузках, так и циклических. Предел прочности на разрыв – 34,2 кг/мм2. Обладает высокой пластичностью. Коэффициент относительного удлинения варьируется пределах 19-21%, что позволяет получать из него листовой прокат ниобия толщиной до 0,1 мм.

Твердость связана с чистотой металла от вредных примесей и повышается с увеличением их в составе. Чистый ниобий имеет 450 единиц шкалы твердости по Бринеллю.

Ниобий хорошо поддается обработке давлением при температурах ниже -30 ºС и плохо резанием.

Теплопроводность существенно не изменяется при больших колебаниях температуры. Например, при 20 ºС она составляет 51,4 вт/ (м К), а при 620 С повышается всего на 4 единицы. Ниобий конкурирует в электропроводности с такими элементами как медь и алюминий. Электросопротивление — 153,2 нОм м. Относится к категории сверхпроводящих материалов. Температура, при которой сплав переходит в режим сверхпроводника, составляет 9,171 К.

Крайне устойчив к воздействию кислой среды. Такие распространённые кислоты как серная, соляная, ортофосфорная, азотная никак не влияют на его химическую структуру.

При температурах свыше 250 ºС ниобий начинает активно окисляться кислородом, а также вступать в химические реакции с молекулами водорода и азота. Данные процессы увеличивают хрупкость металла, тем самым снижая его прочность.

• Не относится к аллергенным материалам. Внедренный в тело человека, он не вызывает реакции отторжения организмом.
• Является металлом первой группы свариваемости. Сварные швы получаются плотными и не требуют подготовительных операций. Устойчивые к образованию трещин.

Сплавы с ниобием

Рассматривая подобные сплавы следует учитывать, что часто этот элемент применяется для производства феррониобия. Этот материал получил широкое применение в литейных отраслях индустрии, а также при изготовлении электронных покрытий. В состав входит:

1. железо;
2. ниобий с танталом;
3. кремний;
4. алюминий;
5. углерод;
6. сера;
7. фосфор;
8. титан.

Концентрация основных элементов может варьироваться в достаточно большом диапазоне, от чего и зависят эксплуатационные качества материала.

Альтернативным сплавов феррониобия можно назвать ниобий 5ВМЦ. При его получении в качестве легирующих элементов используется вольфрам, цирконий и молибден. В большинстве случаев этот спав используется для производства полуфабрикатов.

В заключение отметим, что ниобий в некоторых странах применяется при производстве монет. Это связано с достаточно высокой стоимостью материала. При массовом выпуске сплавов, которые в качестве основного элемента имеют в составе ниобий, создаются своеобразные слитки.

Разновидности сплавов

По значению механических свойств в условиях повышенных температур ниобиевые сплавы подразделяются:

1. Низкопрочные. Работают в пределах 1100-1150 ºС. Обладают простым набором легирующих элементов. В основном сюда относится цирконий, титан, тантал, ванадий, гафний. Прочность составляет 18-24 кг/мм2. После перехода критического температурного порога она резко падает и становится аналогичной чистому ниобию. Основное преимущество – высокие пластичные свойства при температурах до 30 ºС и хорошая обрабатываемость давлением.
2. Среднепрочные. Их рабочая температура находится в пределах 1200-1250 ºС. Помимо вышеперечисленных легирующих элементов содержат примеси вольфрама, молибдена, тантала. Основное назначение данных добавок – сохранение механических свойств при увеличении температуры. Обладают умеренной пластичностью и хорошо обрабатываются давлением. Ярким примером сплава служит ниобий 5ВМЦ.
3. Сплавы высокой прочности. Используются при температурах до 1300 ºС. При кратковременном воздействии до 1500 ºС. Отличаются химическим составом более высокой сложности. На 25% состоят из добавок, основная доля которых приходится на вольфрам и молибден. Некоторые виды данных сплавов отличаются повышенным содержанием углерода, что положительно влияет на значение их жаропрочности. Главным недостатком высокопрочного ниобия является низкая пластичность, которая затрудняет проведения технологической обработки. И, соответственно, получению производственных полуфабрикатов.

Следует учесть, что перечисленные выше категории имеют условный характер и дают лишь общее представление о способе применения того или иного сплава.

Также следует упомянуть о таких соединениях как феррониобий и оксид ниобия.

Феррониобий представляет собой соединение ниобия с железом, где содержание последнего находится на уровне 50%. Помимо основных элементов он включает в себя сотые доли титана, серы, фосфора, кремния, углерода. Точное процентное соотношение элементов нормируется ГОСТом 16773-2003.

Пентаксид ниобия – кристаллический порошок белого цвета. Не подвержен растворению в кислоте и воде. Производится методом сжигания ниобия в среде кислорода. Полностью аморфен. Температура плавления 1500 ºС.

Ниобий и сверхпроводимость

Удивительное явление сверхпроводимости, когда при понижении температуры проводника в нем происходит скачкообразное исчезновение электрического сопротивления, впервые наблюдал голландский физик Г. Камерлинг-Оннес в 1911 г. Первым сверхпроводником оказалась ртуть, но не ей, а ниобию и некоторым интерметаллическим соединениям ниобия суждено было стать первыми технически важными сверхпроводящими материалами.

Практически важны две характеристики сверхпроводников: величина критической температуры, при которой происходит переход в состояние сверхпроводимости, и критического магнитного    поля (еще Камерлинг-Оннес наблюдал утрату сверхпроводником сверхпроводимости при воздействии на него достаточно сильного магнитного поля).

Сейчас известно уже больше 2000 сверхпроводящих металлов, материалов и соединений, но подавляющее их большинство не пришло и видимо никогда не придет в технику либо из-за чрезвычайно низких величин критических параметров, о которых сказано выше, либо из-за неприемлемых технологических характеристик. Среди сверхпроводников, имеющих практическое значение, особенно популярны ниобий-титановые сплавы. Из них изготовлено большинство работающих в наши дни сверхпроводящих магнитов. Они пластичны, из них можно делать технические устройства и проводники сложных форм.

Как материал ленточных сверхпроводников ценен сплав ниобия с оловом Nb3Sn, станнид ниобия, открытый еще в 1954 г. Сверхпроводящий токонесущий элемент — шина со 150 000 жил — из станнида ниобия изготовлен в нашей стране. Подобные многожильные сверхпроводящие проводники намереваются использовать в новых термоядерных установках «Токомак-15».

Интерес для практики представляет еще одно интерметаллическое соединение ниобия — Nb3Ge. У тонкой пленки такого состава рекордно высокая критическая температура — 24,3 К. Правда, у литого Nb3Ge критическая температура — всего 6 К, да и технология приготовления сверхпроводящих элементов из этого материала достаточно сложна.

Довольно высокими значениями критической температуры обладают тройные сплавы: ниобий — германий — алюминий, а также некоторые интерметаллические соединения ванадия. И все же именно с ниобием и его соединениями связаны наибольшие надежды специалистов по сверхпроводникам.

Применение

Применение и производство ниобия быстро возрастают, что обусловлено сочетанием таких его свойств, как тугоплавкость, малое сечение захвата тепловых нейтронов, способность образовывать жаропрочные, сверхпроводящие и др. сплавы, коррозионная стойкость, геттерные свойства, низкая работа выхода электронов, хорошие обрабатываемость давлением на холоде и свариваемость. Основные области применения ниобия: ракетостроение, авиационная и космическая техника, радиотехника, электроника, химическое аппаратостроение, атомная энергетика.

Применение металлического ниобия

• Из чистого ниобия или его сплавов изготовляют детали летательных аппаратов; оболочки для урановых и плутониевых тепловыделяющих элементов; контейнеры и трубы для жидких металлов; детали электролитических конденсаторов; «горячую» арматуру электронных (для радарных установок) и мощных генераторных ламп (аноды, катоды, сетки и др.); коррозионноустойчивую аппаратуру в химической промышленности.
• Ниобием легируют другие цветные металлы, в том числе уран. Например, алюминий, если в него ввести всего 0,05 % ниобия, совсем не реагирует со щелочами, хотя в обычных условиях он в них растворяется. Сплав ниобия с 20 % меди обладает высокой электропроводностью и при этом он вдвое твёрже и прочнее чистой меди.
• Ниобий применяют в криотронах — сверхпроводящих элементах вычислительных машин. Ниобий также известен тем, что он используется в ускоряющих структурах большого адронного коллайдера.

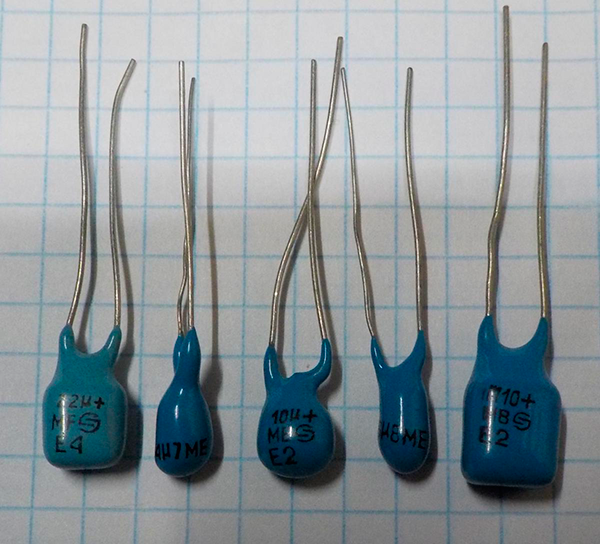

• Ниобий и тантал используют для производства электролитических конденсаторов высокой удельной ёмкости. Тантал позволяет производить более качественные конденсаторы, чем металлический ниобий. Однако конденсаторы на основе оксида ниобия наиболее надёжны и устойчивы к возгоранию.
• Австрия, Британские Виргинские Острова, Канада, Латвия, Либерия, Люксембург, Палау и Сьерра-Леоне выпускают биметаллические памятные монеты с использованием ниобия.

Интерметаллиды и сплавы ниобия

• Станнид Nb3Sn и сплавы ниобия с титаном и цирконием применяются для изготовления сверхпроводящих соленоидов.
• Ниобий и сплавы с танталом во многих случаях заменяют тантал, что даёт большой экономический эффект (ниобий дешевле и почти вдвое легче, чем тантал).
• Феррониобий вводят в нержавеющие хромоникелевые стали для предотвращения их межкристаллитной коррозии и разрушения и в стали др. типов для улучшения их свойств.
• Ниобий используется при чеканке коллекционных монет. Так, Латвийский Банк утверждает, что в коллекционных монетах достоинством 1 лат наряду с серебром используется ниобий.

Применение соединений ниобия

• Nb2O5 — катализатор в химической промышленности;
• в производстве огнеупоров, керметов, специальных стёкол, нитрид, карбид, ниобаты.
• Карбид ниобия (т. пл. 3480 °C) в сплаве с карбидом циркония и карбидом урана-235 является важнейшим конструкционным материалом для тепловыделяющих элементов твердофазных ядерных реактивных двигателей.
• Нитрид ниобия NbN используется для производства тонких и ультратонких сверхпроводящих плёнок с критической температурой от 5 до 10 К с узким переходом, порядка 0,1 К.

Сверхпроводящие материалы первого поколения

• Один из активно применяемых сверхпроводников (температура сверхпроводящего перехода 9,25 К). Соединения ниобия имеют температуру сверхпроводящего перехода до 23,2 К (Nb3Ge).
• Наиболее часто используемые промышленные сверхпроводники — NbTi и Nb3Sn.
• Ниобий используется также в магнитных сплавах.
• Применяется как легирующая добавка.
• Нитрид ниобия используется для производства сверхпроводящих болометров.
• Исключительная стойкость ниобия и его сплавов с танталом в перегретом паре цезия-133 делает его одним из наиболее предпочтительных и дешёвых конструкционных материалов для термоэмиссионных генераторов большой мощности.

Основные методы получения Ниобия

Восстановление окислов углеродом (карботермический метод) или алюминием (алюмотермический метод); восстановление комплексных фтористых солей натрием; электролиз расплавленных солей; восстановление хлоридов магнием, натрием и водородом. Во всех методах, кроме алюмотермического, металл получают в виде порошка или губки. Если применяют алюмотермический метод, получают сплав Н. с алюминием, к-рый удаляют при вакуумной переплавке. Переработку порошков и губки в компактные пластичные заготовки осуществляют методами спекания, электродуговой вакуумной плавки, электроннолучевой плавки.

Для получения Н. высшей чистоты прибегают к одному из наиболее эффективных методов — бестигельной зонной плавке с электроннолучевым нагревом в высоком вакууме.

Ниобий выпускают в виде порошка, штабиков, слитков, прутков, листов, фольги, проволоки, бесшовных труб или монокристальиых прутков. Спеченные и плавленные ниобиевые заготовки обрабатывают давлением на холоду с промежуточными отжигами для снятия наклепа в высоком вакууме или в хорошо очищенном инертном газе при т-ре 1000—1400° С. Высокая пластичность Н. позволяет применять все виды обработки давлением. Н. хорошо сваривается с титаном, медью, цирконием и др. металлами. Сварку ведут в вакууме или нейтральной среде, применяя различные виды дуговой и электроннолучевой сварки.

При пайке на Н. предварительно наносят (электролитическим способом) слой меди или  никеля.
Ниобий в составе феррониобия служит легирующей добавкой к нержавеющим сталям, стабилизирующей карбиды и предотвращающей межкристаллитную коррозию. Такими свойствами, как тугоплавкость, жаропрочность, коррозионная стойкость, относительно небольшое сечение захвата тепловых нейтронов, высокая т-ра перехода в сверхпроводящее состояние, определяется перспектива применения Н. в качестве конструкционного материала для реактивных двигателей и ракет, в хим. аппаратуростроении, в атомной энергетике, электровакуумной технике и радиоэлектронике. Н. может частично или полностью заменять более дефицитный тантал со значительным экономическим эффектом (он дешевле и почти вдвое легче тантала). См. также Ниобия сплавы.

Производство ниобия в России

Если говорить о запасах этой руды, то всего насчитывается около 16 млн тонн. Наибольшее месторождение, занимающее примерно 70% всего объема, находится в Бразилии. На территории России же располагается около 25% запасов данной руды. Данный показатель считается значительной частью от всех запасов ниобия. Наибольшее месторождение этого вещества находится в Восточной Сибири, а также на Дальнем Востоке. На сегодняшний день на территории Российской Федерации добычей и производством этого вещества занимается компания Ловозерский ГОК. Можно заметить, что производством ниобия в России занималась также фирма «Стальмаг». Она разрабатывала татарское месторождение этой руды, однако в 2010 году была закрыта.

Также можно добавить, что Соликамский магниевый завод занимается производством оксида ниобия. Его они получают, перерабатывая лопаритовый концентрат. Это предприятие вырабатывает от 400 до 450 тонн этого вещества, большая часть из которого уходит на экспорт в такие страны, как США и Германия. Часть оставшегося оксида уходит на Чепецкий механический завод, который производит как чистый ниобий, так и его сплавы. Там располагаются значительные мощности, позволяющие производить до 100 тонн материала в год.

Изделия из ниобия

Ассортимент продукции, как и формы выпускаемого металла достаточно разнообразны. Популярность элемента ниобий применение и производство его, обусловлены следующими свойствами элемента:

• тугоплавкость;

• устойчивость к разным видам коррозии;

• малая эффективность от столкновения с нейтронами;

• образование сплавов с жаропрочными и сверхпроводящими качествами;

• легкость сваривания;

• сохранение работоспособности при отрицательных температурах;

• геттерные свойства.

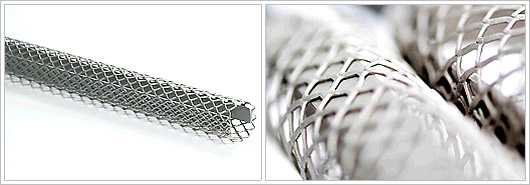

Аноды из ниобия

Среди отраслей, эксплуатирующих металл, следует выделить технику для авиации и космонавтики, где на базе Nb выпускают детали самолетов, ракет. Дополнительно, ниобий востребован радиотехникой, где из него изготавливают сдлелующее:

• детали электрических конденсаторов;

• элементы радарных установок;

• аноды из фольги, катоды, сетки для работы внутри мощных генераторных ламп.

Чтобы изготовить оболочки для урановых и плутониевых тепловыделяющих элементов, в атомной энергетике также применяют ниобий и его сплавы. Из соединения изготавливают контейнеры, трубы для транспортировки жидких металлов.

Альтернативная сфера, где цена продукции определяется не только содержанием элемента – монеты из ниобия и тантала. Так металл используют Австрийский монетный двор и Национальный банк Латвии, где активно развита чеканка ниобиевых монет в сочетании с серебром. Уже выпущено шесть разновидностей, общий вид которых: сердцевина – ниобий различных цветов и внешнее кольцо – серебро 900-й пробы.
